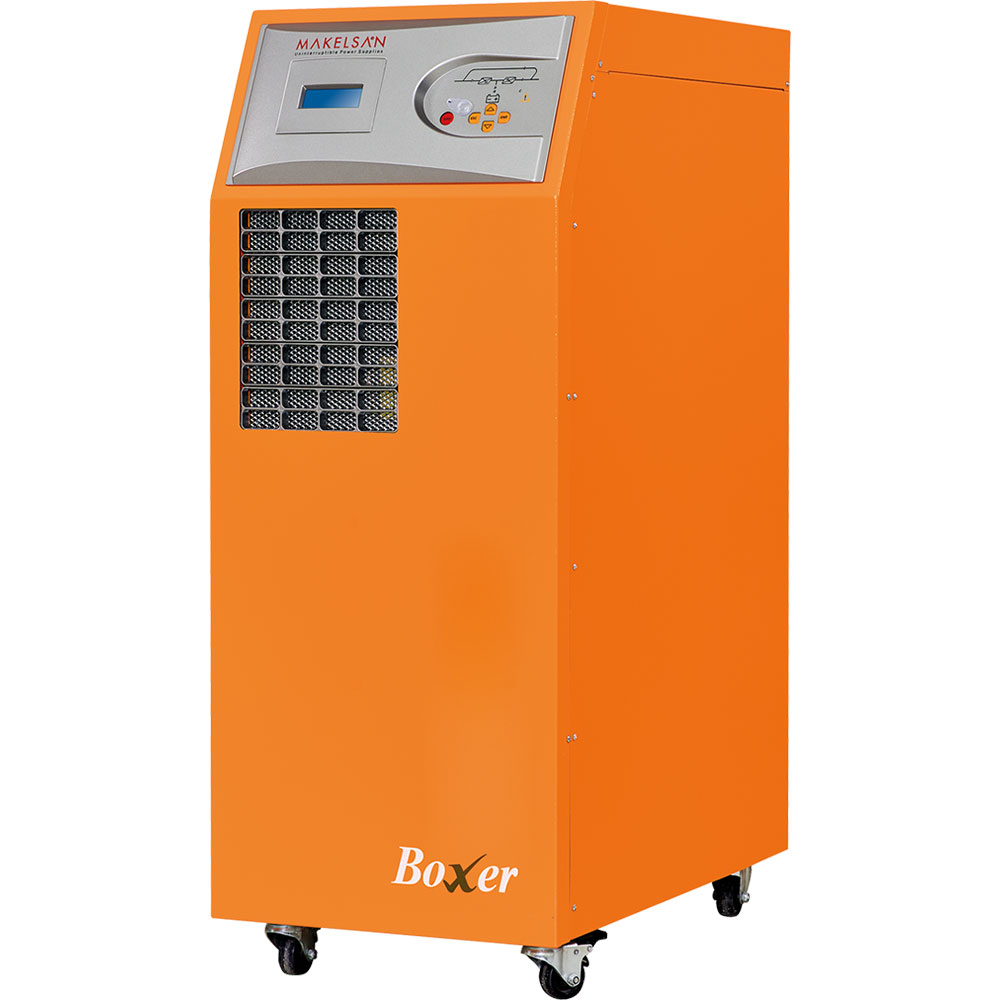

Boxer 10 kVA USV
High performance 3 phase power protection designed for maximum flexibility
- True On Line-Double Conversion Technology (Class VFI-SS-111)
- IGBT PWM Rectifier & Inverter Technology
- DSP Control
- Low Input Current THD (<3%)
- High Input Power Factor (>0.99)
- High Efficiency up to 93%
- Optional Dual Input
- Wide Input Voltage Range
- Advanced Battery Management
- Short Circuit and Overload Protection
- Unlimited Number of Paralellable Modules
- Selectable Number of Batteries
- 500 Real Time Event Log with Detailed Parameters
- Static&Manual Bypass Operation
- Overload and Short Circuit Protection
- Small Footprint and Easy Maintenance
- Advanced Communication Capabilities
- Perfect Generator Compatibility
- Customizable as Frequency Converter
Beschreibung
Technische Daten der dreiphasigen Dauerwandler−Online−USV-Anlage Boxer 10kVA von Makelsan
| Technische Daten der Boxer 10kVA | |
|---|---|
| Ausgangsleistung | 10.000VA/ 9.000W (10kVA/ 9kW) |
| USV Technologie | Online Dauerwandlertechnologie |
| Eingang | |
| Nennspannung | 380 / 400 / 415VAC 3 Phase + N (Optional 220V /380 VAC -37% +22% 3P+N+PE) |
| Spannungsbereich | -20% +15% |
| Frequenzbereich | 50 / 60 Hz ±10% (wählbar) |
| Power Faktor | ≥ 0,99 |
| THDi | < 3% |
| Ausgang | |
| Nennspannung | 380 / 400 / 415VAC 3 Phase + N |
| Ausgangs Power Faktor | 0,9 |
| Spannungsbereich | Statisch ±1 Dynamisch ±3 |
| Frequenzbereich | 50 Hz / 60 Hz ±0,01Hz (Batteriebetrieb) |
| Ausgangs THD | Lineare Last <1% Nicht lineare Last <3% |
| Crest Faktor | 3:1 |
| Überlastfähigkeit | bei 125% Last: 10 Minuten bei 150% Last: 1 Minute |
| Wirkungsgrad | |
| Normalbetrieb | bis zu 93% |
| ECO Mudus | bis zu 99% |
| Bypass | |
| Nennspannung | 380 / 400 / 415VAC 3 Phase + N |
| Spannungsbereich | 15% (Konfigurierbar von 10% bis 30%) |
| Frequenzbereich | ±5 (wählbar) |
| Batterie | |
| Batterie Typ | Wartungsfreie Bleigel Batterien (VRLA/GEL) |
| Batterieanzahl (12V DC VRLA) | 62 |
| Ladekapazität | 25% of Active Power (Nominal 0,1 C10, Adjustable) |
| Aufladezeit | 6 bis 8 Stunden |
| Batterie Konfiguration | Interne Batterien 62x 12V/7Ah oder 62x 12V/9Ah |
| Schutzeinrichtung | |
| Schutz | Überlast- und Kurzschlußschutz |
| Anzeigen | |
| LCD Anzeige | √ (ja) |
| Kommunikation/ Managemant | |
| Schnittstelle | RS232 (Standard); RS485 & SNMP Karte (optional) |
| Standards | |
| Qualität | ISO 9001, ISO 14001, ISO 18001, TSE-HYB |
| Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
| EMC/ LVD | EN62040-2, EN62040-1, EN60950, (TÜV SÜD zertifiziert) |
| Umgebungsbedingungen | |
| Betriebstemperatur (USV) | 0°C bis 40°C |
| Betriebstemperatur (Batterien) | 0°C bis 25°C |
| Lagertemperatur (USV) | -15°C bis 45°C |
| Lagertemperatur (Batterien) | -10°C bis 60°C |
| Schutzklasse | IP20 |
| Luftfeuchte | 0% bis 95% relative Luftfeuchtigkeit, nicht kondensierend |
| Höhe (Altitude) | <1000m, Korrektur Faktor 1,0 <2000m, Korrektur Faktor >0,92 <3000m, Korrektur Faktor >0,84 |
| Geräuschentwicklung (bei 1m) | ≤ 53dB |
| Physische Eigenschaften | |
| Abmessungen (BxTxH) | 460 x 805 x 1107 mm |
| Gewicht (Netto) | 122 kg |
