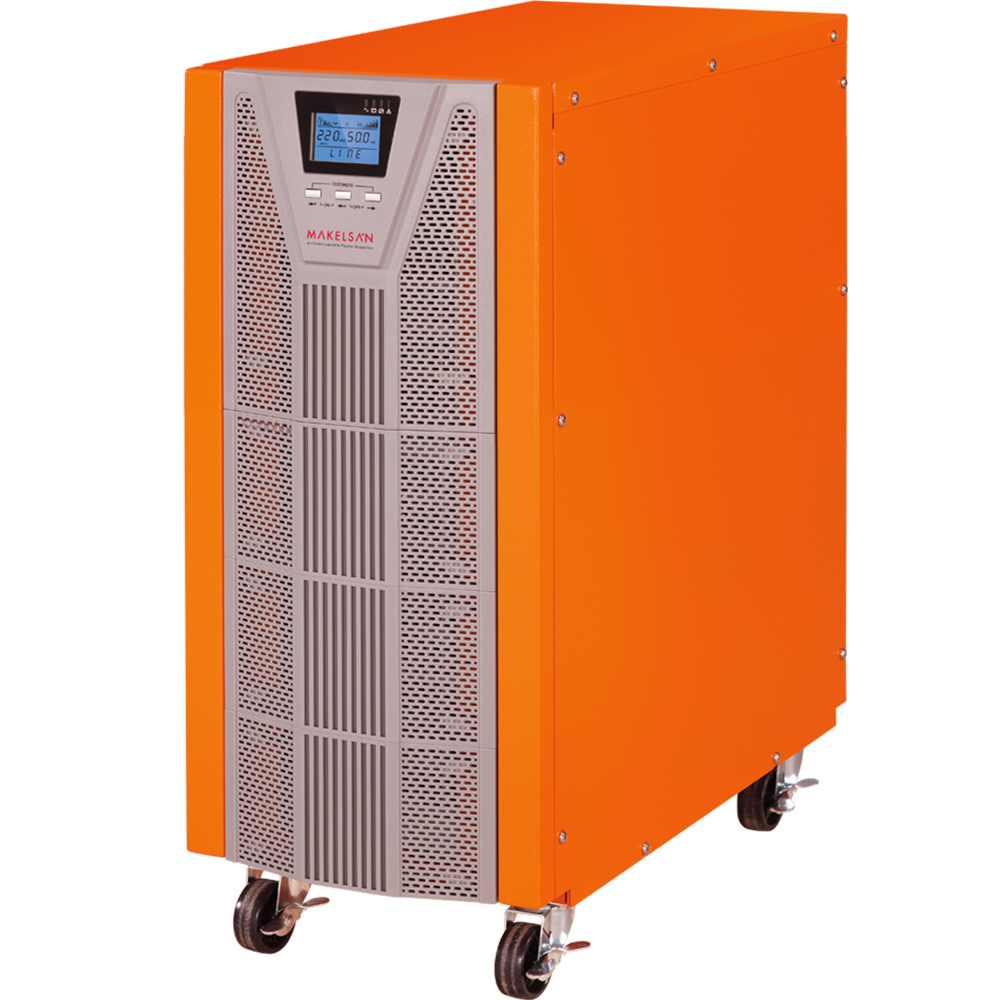

PowerPack SE 3/1 15 kVA USV

Servers and other IT Equipments

  • High Frequency and True Double-Conversion
  • DSP Digital Control Technology
  • Wide Input Voltage Range (110V-300V)
  • Output Power Factor 0.9
  • Optimized Battery Configuration: 192V/240V
  • Cold Start
  • Frequency Adaptive
  • ECO Mode Operation for Energy Saving
  • 50Hz/60Hz Frequency Converter Mode
  • Selectable Output Voltage Via LCD
  • Selectable Battery Shutdown Voltage (EOD) Via LCD
  • Selectable Input Mode Via LCD:3/1
  • Automatically Diagnose When Starts
  • Advanced Battery Management (ABM)
  • Short Circuit and Overload Protection
  • Automatically Charging Battery at UPS OFF Mode
  • Fan Speed Auto Control When Load Varies
  • Standard RS232/USB Communication Port
  • Optional Emergency Power Off (EPO)
  • Optional RS485/SNMP/AS400 Communication Port
  • Optional Extension Battery Bank
  • Optional Battery Temperature Compensation
  • Optional Built-in Isolation Transformer
  • Optional Manual Bypass
  • Optional N+X Redundany Parallel
Beschreibung

Technische Daten der Online−USV-Anlage PowerPack SE 15kVA (3:1) von Makelsan

Technische Daten der PowerPack SE 15 kVA (3:1)
Ausgangsleistung 15.000VA/ 13.500W
(15kVA/ 13,5kW)
USV Technologie Online Dauerwandlertechnologie
Eingang
Eingangsspannung 3:1 : 3602V / 380V / 400V / 415VAC
1:1 : 208V / 220V / 230V / 240VAC
Spannungsbereich 3:1 : Halbe Last: 190V ~ 520VAC ±5VAC
3:1 : Volle Last: 277V ~ 520VAC ±5VAC
Frequenzbereich 40 ~ 70 Hz (Automatische Erkennung)
Power Faktor 3:1 : ≥ 0,95
1:1 : ≥ 0,99
Ausgang
Spannungsbereich 208V / 220V / 230V / 240VAC (wählbar über LCD)
Spannungs-Regulation ±1%
Ausgangs Power Faktor 0,9
Frequenz (Normalbetrieb) Synchronisiert mit Utility
Frequenz (Batteriebetrieb) 50 Hz / 60 Hz ±0,2Hzz
Wellenform Sinusförmig
Crest Faktor 3:1
Harmonic Distortion (HD) Lineare Last: ≤2%
Nicht lineare Last: ≤5%
Umschaltzeit 0ms
Überlastfähigkeit 105% ~ 125%: Umschaltung zu Bypass in 3 Minuten
125% ~ 150%: Umschaltung zu Bypass in 30 Sekunden
>150%: Umschaltung zu Bypass in 1 Sekunde
Wirkungsgrad
Normalbetrieb ≥ 92%
Batterie Modus ≥ 91%
ECO Mudus ≥ 98%
Bypass
Spannungsbereich 160V Nennausgangsspannung +32V
Frequenz 50Hz / 60Hz ±5Hz
Batterie
Batterie Typ Wartungsfreie Batterien
Batteriespannung 192V / 240VDC
Ladestrom 1A (Standard Model)
1A / 3,5A / 7A (Long Model)
Typische Aufladezeit 8 Stunden
Batterie Konfiguration Interne Batterien
20x 12V/9Ah (optional 16)
Schutzeinrichtung
Schutz Überlast- und Kurzschlußschutz
Anzeigen
LCD Anzeige √ (ja)
Alarm
Versorgungsausfall/ Batteriebetrieb Alarmton alle 4 Sekunden
Batterie erschöpft Alarmton jede Sekunde
Überlast Doppel-Alarmton jede Sekunde
Gerätefehler Dauerton
Kommunikation/ Managemant
Schnittstelle RS232 (Standard);
USB (optional);
SNMP (optional)
RS232/ USB Unterstützt Windows 98/ 2000/ 2003/ XP/ Vista/ 2008 und Windows 7 / 8 & 10
SNMP Power Management über SNMP Manager und Web Browser
Umgebungsbedingungen
Betriebstemperatur (USV) 0°C bis 40°C
Luftfeuchte 20% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Geräuschentwicklung (bei 1m) ≤ 60dB
Physische Eigenschaften
Abmessungen (BxTxH) 262 x 580 x 628 mm
Gewicht (Netto) 38,5 kg
